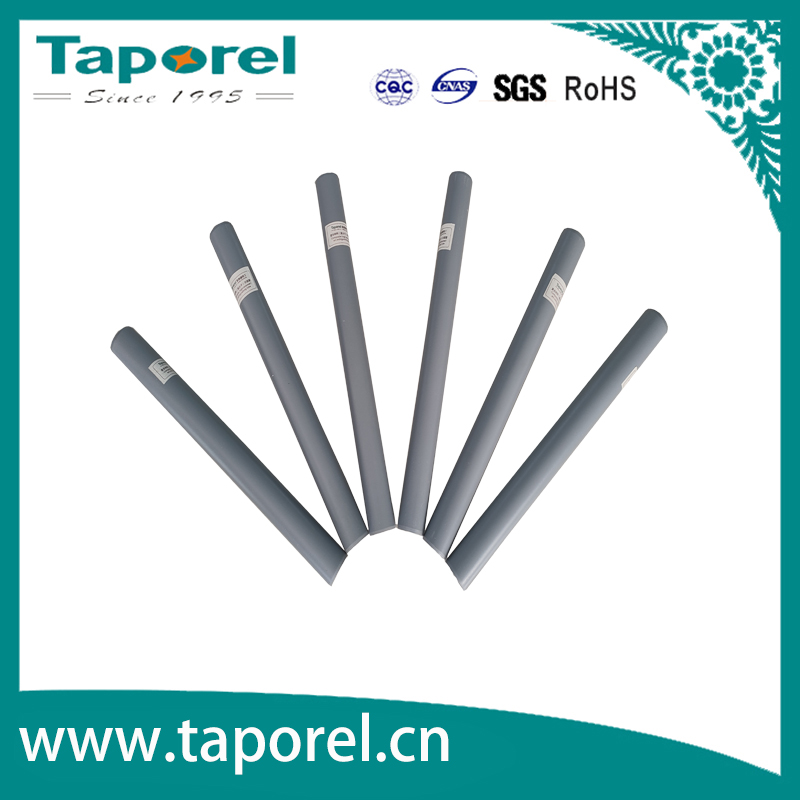

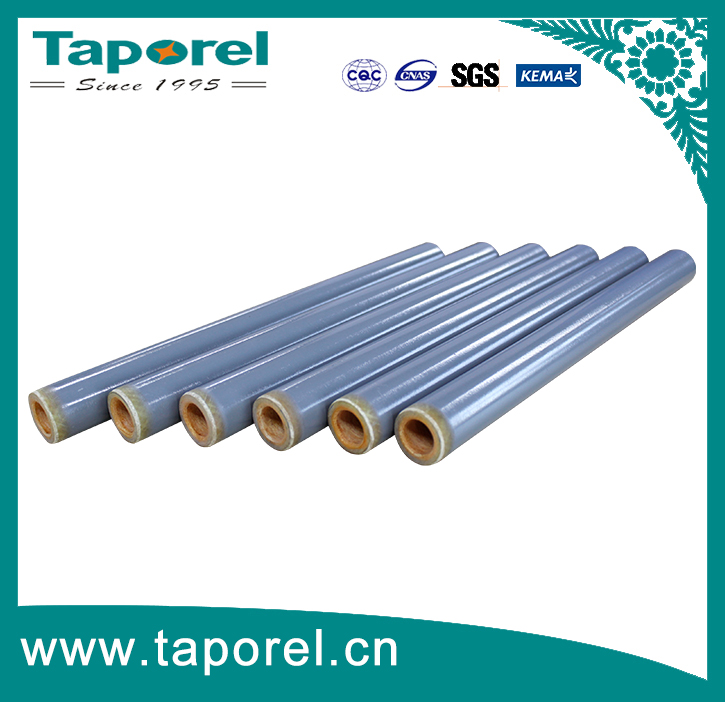

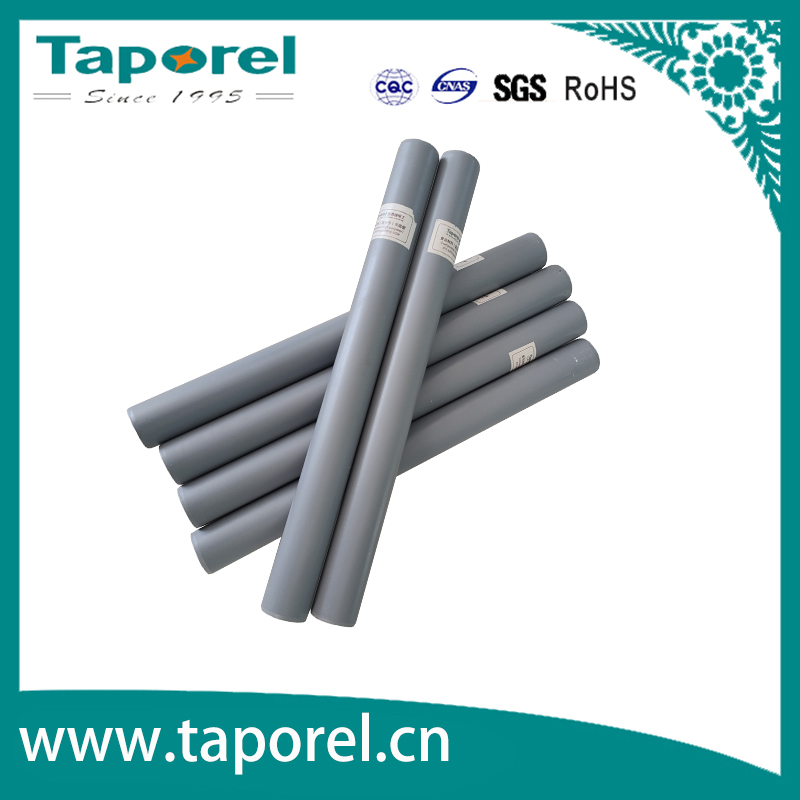

玻纤增强高分子熔管（FRP)

泰普瑞热卖产品推荐

产品详情

1.产品介绍
跌落式熔断器专用熔管是10kV、35kV户外高压跌落式熔断器的核心关键配件，属于电力系统配电线路、配电变压器过载及短路保护的专用管状绝缘器件。本产品采用高强度复合绝缘基材搭配专用灭弧结构，经高温固化、精密加工成型，完美适配常规跌落式熔断器整机装配使用。
产品主要用于户外高压配电线路、柱上变压器的过载、短路故障保护，当线路或设备出现异常电流时，熔丝熔断触发熔管脱扣跌落，形成明显断开点，快速切断故障回路，保障电力系统设备及线路运行安全。凭借优异的绝缘性能、灭弧能力和机械稳定性，广泛应用于城乡配电网、工矿企业配电系统、户外变电设施等场景，可适配各种恶劣户外运行环境。
2.产品结构与材质
本熔管采用多层复合一体化结构设计，结构稳固、性能均衡，核心材质及结构组成如下：
(1)管体基材
采用优质无碱玻璃纤维浸渍耐高温环氧树脂，经卷制、高温固化成型，管体致密无孔隙、分层，具备高强度绝缘、抗老化、抗形变特性，区别于普通纸质、普通环氧管材，使用寿命大幅提升。
(2)内层灭弧结构
管体内壁附着专用高强度灭弧涂层，内置产气灭弧材料，故障熔断时可快速产生高压灭弧气体，强制冷却、熄灭电弧，杜绝电弧重燃、爬电闪络现象，保障分闸彻底、安全。
(3)两端金属端头
两端配备高精度镀锌金属接头，导电性优异、接触电阻小，防锈耐腐蚀，适配标准熔丝、卡扣装配，插拔顺畅、连接紧固，可有效避免运行中松动、发热、接触不良等问题。
(4)密封防护结构
管口采用密封防水设计，可有效阻隔雨水、粉尘、水汽渗入管体内部，防止基材受潮、绝缘下降、内部氧化，适配户外全天候运行工况。
3.核心产品特点
(1)超强绝缘性能，耐压稳定
整体绝缘等级高，工频耐压、雷电冲击耐压参数达标，管体绝缘均匀无缺陷，运行过程中无沿面放电、爬电、闪络问题，可长期稳定适配10kV、35kV高压配电工况，绝缘性能不衰减。
(2)快速灭弧，分闸可靠
内置高效产气灭弧介质，在过载、短路故障瞬间可快速产气熄弧，灭弧速度快、效果彻底，杜绝电弧持续燃烧烧毁设备、线路，故障分闸动作精准、不卡顿、不误动。
(3)机械强度高，抗形变耐冲击
一体化固化成型工艺让管体具备优异的抗弯、抗压、抗拉伸性能，不易弯曲、开裂、变形，可耐受户外强风、雨雪、冰雹等外力冲击，长期运行结构稳定。
(4)耐候抗老化，使用寿命长
基材搭配耐老化防护配方，具备极强的耐紫外线、耐高低温交变、耐湿热、耐风沙侵蚀能力，户外长期暴晒、淋雨环境下不粉化、不开裂、不褪色，正常工况使用寿命可达8-10年。
(5)防水防潮，密封性优异
全管体致密结构+管口密封防护设计，吸水率极低，可有效防止水汽、粉尘侵入内部，避免管体受潮绝缘击穿、内部锈蚀故障，适配南方梅雨、沿海高盐雾、北方严寒等复杂工况。
(6)适配性广，安装便捷
严格按照行业标准尺寸生产，通用性极强，可适配各厂家常规10kV、35kV跌落式熔断器，装配匹配度高，插拔、更换简单便捷，无需特殊工具，运维效率高。
(7)阻燃安全，杜绝复燃
产品整体具备高阻燃特性，不自燃、不助燃，故障分闸后无残留火源，彻底杜绝火灾隐患，运行安全系数高。
4.主要技术参数
(1)适用电压等级：10kV、35kV
(2)适配额定电流：5A、10A、16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、160A、200A
(3)工频耐压：42kV（10kV级）、95kV（35kV级）
(4)雷电冲击耐压：75kV（10kV级）、185kV（35kV级）
(5)适用环境温度：-40℃～+85℃
(6)灭弧方式：产气式强制熄弧
(7)管体材质：无碱玻璃纤维+环氧树脂复合材质
(8)防护等级：IP64

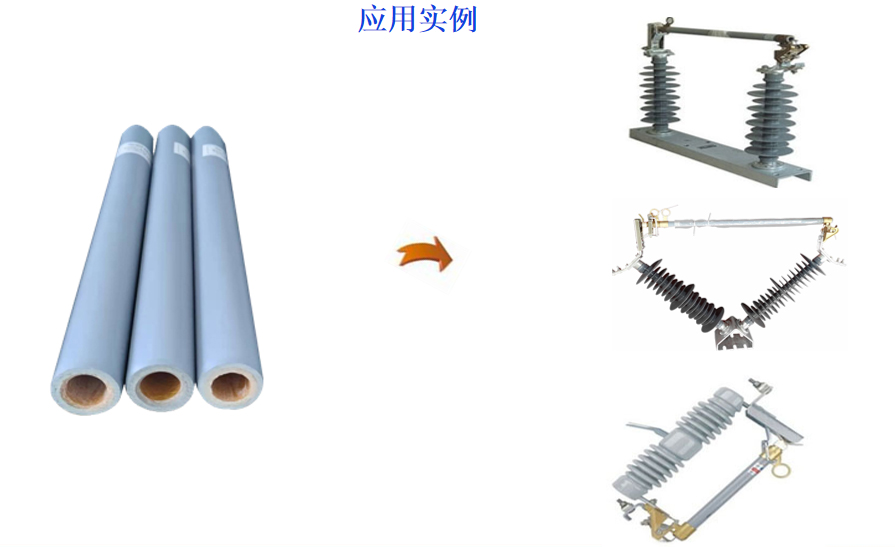

5.适用范围
(1)城乡10kV、35kV户外架空配电线路过载、短路保护；
(2)户外柱上配电变压器、箱式变压器的故障保护与隔离；
(3)工矿企业、工业园区户外高压配电设备保护；
(4)光伏、风电配套户外配电线路及设备保护；
(5)农村电网、山区电网、沿海盐雾地区户外高压配电系统；
(6)各类户外高压跌落式熔断器配套替换、维修适配使用。

6.安装与使用说明
(1)安装前需检查熔管外观，确认无开裂、破损、变形、受潮、锈蚀等缺陷，核对电压等级、电流规格与设备匹配，严禁超规格使用。
(2)更换熔丝时，需匹配对应额定电流标准熔丝，安装松紧适度，保证两端接触紧密，无松动、偏移现象。
(3)安装作业必须在设备断电、验电、接地完成后进行，严格遵守高压电气安全作业规范，杜绝带电作业。
(4)熔管装配完成后，检查卡扣锁紧状态，确保熔管垂直、固定牢固，无倾斜、晃动，保证故障时可顺利跌落脱扣。
(5)运行过程中定期巡检，发现熔管开裂、变色、受潮、爬电痕迹、接触发热等问题，需及时更换，避免引发设备故障。
(6)故障熔断后的熔管不可重复使用，需整体更换全新熔管，保证保护性能达标。
7.储存与维护
(1)产品需存放于干燥、通风、洁净的室内仓库，避免长期暴晒、淋雨、受潮，远离酸碱、腐蚀性气体及易燃易爆物品。
(2)储存环境温度控制在-20℃～+60℃，避免高低温极端环境长期存放，防止材质老化、性能下降。
(3)产品堆放需平整放置，避免挤压、撞击、弯折，防止管体变形破损，堆放高度不宜过高。
(4)长期存放的产品，使用前需检查外观及绝缘状态，确认完好后方可投入使用。
(5)常规工况下建议每3-5年批量巡检更换，高湿、盐雾、重污染恶劣工况可缩短更换周期，保障设备安全运行。
8.注意事项
(1)本产品为高压专用配件，严禁超电压、超电流规格使用，否则会导致灭弧失效、绝缘击穿、设备烧毁等安全事故。
(2)禁止私自切割、打磨、改装熔管结构，破坏管体绝缘及灭弧结构会直接导致产品失效，引发安全隐患。
(3)受潮、进水、破损、老化的熔管严禁投入使用，避免运行中闪络、击穿、误动作。
(4)雷雨、大风、雾霾恶劣天气，尽量避免开展熔管更换、检修作业，提升作业安全系数。
(5)产品熔断动作后，需排查线路、设备故障根源，排除隐患后再更换新熔管送电，避免故障重复发生。
