1.产品介绍

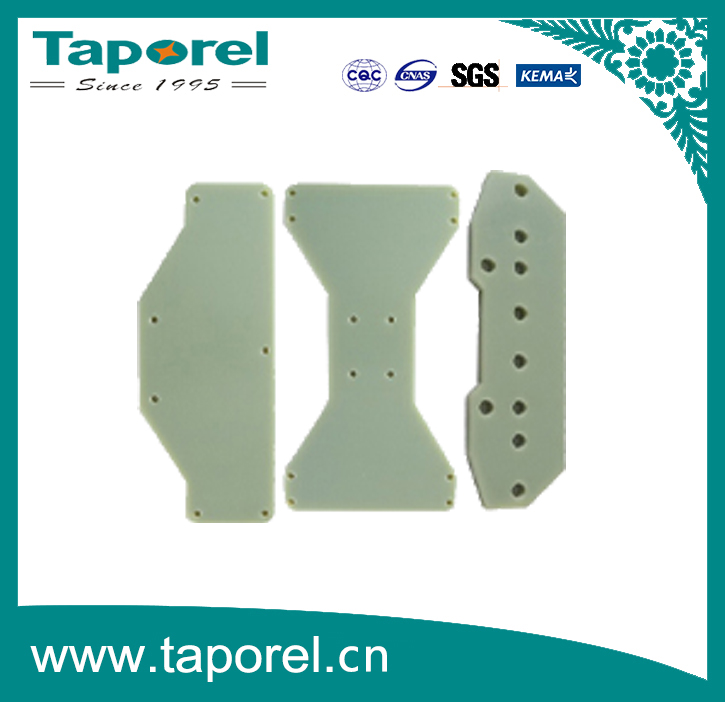

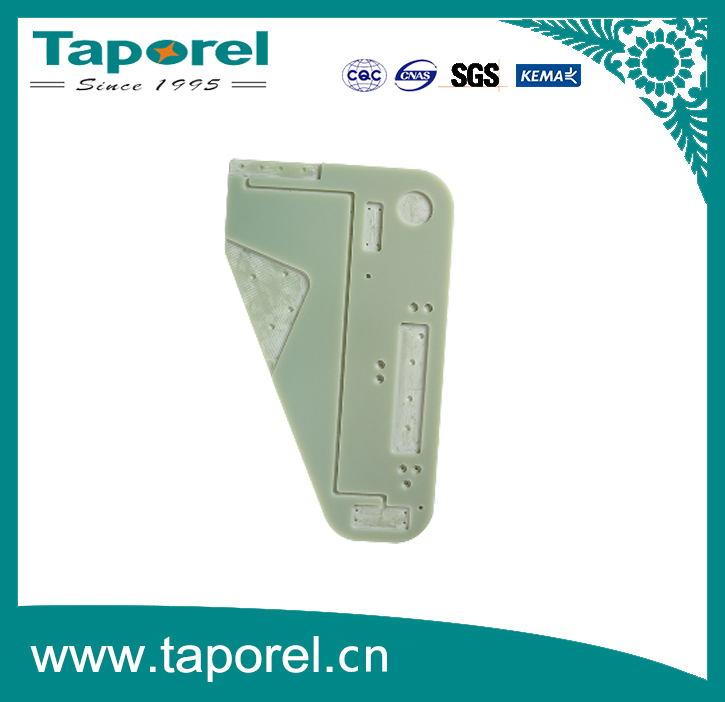

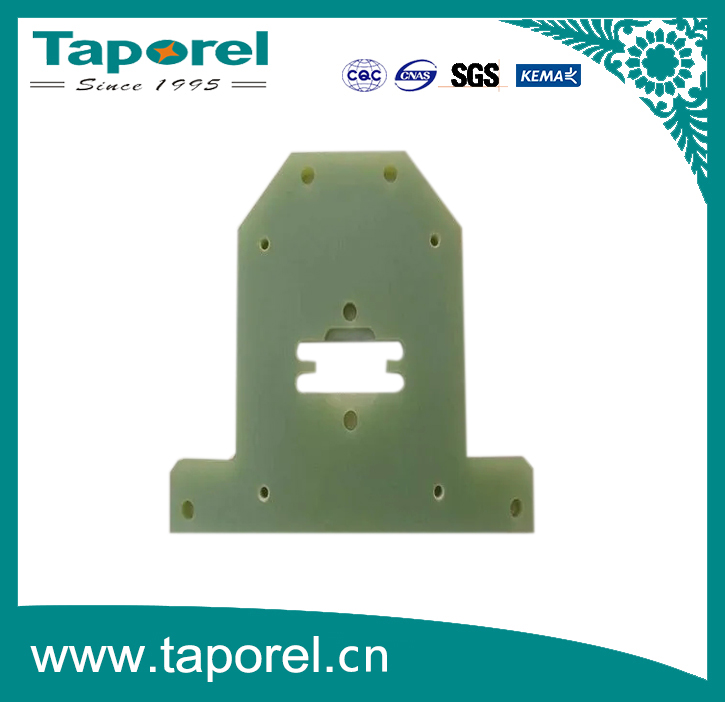

FR4环氧板是以无碱电子级玻璃纤维布为增强基材，浸渍阻燃型环氧树脂，经热压固化成型的硬质绝缘板材，行业通用阻燃等级UL94 V-0，耐热等级F级（155℃）。
板材采用连续玻纤布叠加热压工艺，整体结构均匀致密，兼具优良电气绝缘性能与机械强度，是电工电气、电子线路、高低压设备通用基础绝缘材料。生产规格齐全，可裁切、铣削、钻孔加工，常规分白板、黄板、黑色阻燃板三大品类，适配常规中低压电气与电子设备绝缘结构件加工。
2.产品特征
（1）绝缘性能稳定，耐压优良
介电强度高、绝缘电阻大，常温及中等温升环境下不会漏电、爬电，满足10kV及以下中低压设备绝缘需求；介质损耗低，交变电场环境性能衰减小。
（2）机械综合性能优异
抗弯、抗压、抗冲击强度高，不易断裂分层；板材平整度高，厚薄均匀，不易变形，可作为设备支撑、承重绝缘结构件。
（3）阻燃耐高温，安全系数高
UL94 V0级自熄阻燃，明火离开后自动熄灭；长期工作温度155℃，短时高温不会快速软化失效，适配设备持续发热工况。
（4）防潮吸水率低
环氧树脂完全包覆玻纤基材，致密不吸水，普通潮湿环境绝缘性能无明显衰减，适合室内配电柜、工控设备长期使用。
（5）易机械精加工
可切割、打孔、铣槽、打磨、攻丝，加工不易崩边、掉粉，尺寸加工精度高，支持定制异形绝缘垫块、隔板、骨架。
（6）耐腐蚀、耐油污
耐弱酸、弱碱、润滑油、切削液腐蚀，接触工业油污不易溶胀损坏；无有害物质析出，环保无异味。
（7）性价比高、通用性强
原材料量产成熟，供货稳定，对比VPI真空浸胶板材成本更低，适用绝大多数常规电气绝缘场景。
3.主要用途
（1）高低压成套开关柜
柜内绝缘隔板、母线垫块、相间隔离板、断路器绝缘支撑件、端子绝缘垫板。
（2）变压器、电抗器设备
干式变压器低压侧隔离垫板、线圈支撑垫块、引线绝缘挡板、铁芯绝缘隔板。
（3）电子工控、电源设备
充电桩绝缘骨架、变频器绝缘垫板、电路板绝缘底座、工控机箱隔离衬板。
（4）模具治具、精密加工
工装夹具隔热垫板、测试治具绝缘支撑板、精密设备耐磨绝缘配件。
（5）新能源行业
光伏逆变器绝缘隔板、储能电池模组绝缘隔离片、风电控制箱绝缘结构件。
（6）仪器仪表、医疗电气
检测设备绝缘外壳内衬、高压试验仪器绝缘挡板、医用电气隔离板材。
（7）轨道交通低压电控
机车控制箱绝缘垫板、低压接线绝缘支撑件。
4.基础技术参数
（1）耐热等级：F级（155℃）
（2）阻燃等级：UL94 V-0
（3）密度：1.85~1.95 g/cm³
（4）吸水率：≤0.15%
（5）垂直层向介电强度：≥14 kV/mm
（6）体积电阻率：≥1×10¹³ Ω·cm
（7）弯曲强度：≥400 MPa
（8）适用环境温度：-20℃ ~ 130℃
5.加工与使用说明
（1）加工建议使用硬质合金刀具，加工时可风冷降温，避免高温烧蚀板材表面。
（2）装配避免暴力敲击、大力挤压，防止板材边角开裂分层。
（3）仅适用于室内、干燥常规工况；高湿、盐雾、35kV及以上超高压、长期高温工况不建议选用，优先VPI真空浸胶板材。
（4）表面污渍可用干布或无水酒精擦拭，禁止强酸强碱长时间浸泡。
6.储存要求
（1）存放于干燥通风仓库，避免淋雨、地面返潮、阳光长期暴晒。
（2）板材平整堆叠，禁止单边悬空重压，防止弯曲变形。
（3）远离强酸、强碱、腐蚀性化工原料，储存环境温度控制0~40℃。
